उत्पाद विवरण:
|
| वजन (किग्रा): | 600 | गोंद रेखा का आकार: | 9M*1.6M*1.8M |
|---|---|---|---|
| स्वचालित स्टैकिंग मशीन का आकार: | 3M*2.5M*1.5M | आवृत्ति: | 50 हर्ट्ज |
| कुल शक्ति: | 25 किलोवाट | एल्यूमीनियम कुंडल की चौड़ाई: | 300-600 मिमी |
| सुधार सटीकता: | ± 0.5 मिमी | मोटर की गति: | 115 आरपीएम/मिनट |
| चलाने का तरीका: | तुल्यकालिक मोटर | स्थिति: | नया |
| प्रमुखता देना: | पूरी तरह से स्वचालित स्टैकिंग ग्लूइंग मशीन,पूरी तरह से संलग्न स्टैकिंग ग्लूइंग मशीन |
||
परिचय

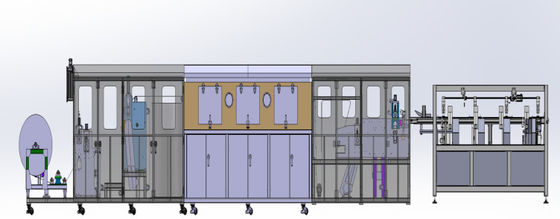

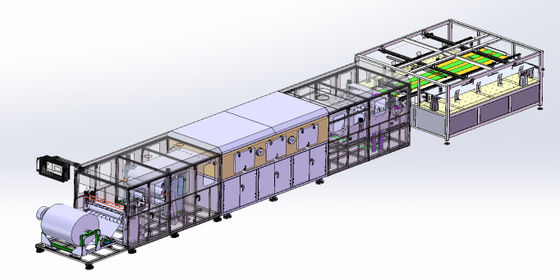

A600 चिपकने वाली लाइन का सामान्य लेआउट

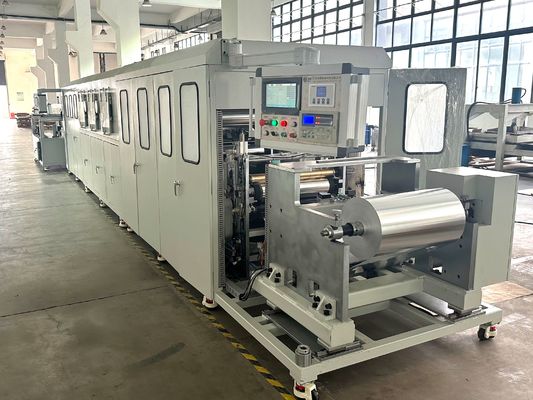

यह उपकरण एक विशेष उपकरण है जिसका उपयोग मुख्य रूप से एल्यूमीनियम मधुमक्खी के नाखूनों को कोटिंग, काटने और ढेर करने के लिए किया जाता है। यह एल्यूमीनियम पन्नी को एक निश्चित लंबाई तक कोटिंग, सूखने और काटने में सक्षम है।
प्रक्रिया विवरण:
आवश्यकताओं के अनुसार, आवश्यक एल्यूमीनियम कॉइल्स को अनरोल्ड किया जाता है और ग्रेव्यू प्रिंटिंग के लिए एल्यूमीनियम शहद के छिलके के लिए विशेष चिपकने वाला लेप के साथ लेपित किया जाता है।वे प्रक्रिया आवश्यकताओं के अनुसार छिद्रित और सपाट होते हैं, और फिर एक निश्चित लंबाई के लिए कटौती और ढेर।
b. उपकरण की विशेषताएं
हमारी कंपनी द्वारा डिजाइन और निर्मित एल्यूमीनियम मधुमक्खी के घोंसले कोटिंग मशीन में निम्नलिखित मुख्य विशेषताएं हैंः
1) अनलॉकिंग कॉइल तनाव के लिए स्वचालित निरंतर तनाव नियंत्रण;
2) फ्लोटिंग रोलर उत्पादन लाइन के सिंक्रनाइज़ेशन फ़ंक्शन को स्वचालित रूप से समायोजित कर सकता है;
3) चिपकाने के बाद, यह स्वचालित रूप से सूख सकता है; ओवन में सटीक तापमान नियंत्रण
4) लेपित सामग्री स्वचालित रूप से छेद ड्रिल कर सकते हैं
5) एकल बोर्ड परीक्षण स्वचालित रूप से पट्टी के अंतर को माप सकता है और कोटिंग के बाद प्लेट रोलर्स के विभिन्न मॉडल के लिए चिपकने वाली पट्टी के पिच की गणना कर सकता है।
6) चिपकाने के बाद, स्वचालित और सटीक निश्चित लंबाई काटना चिपकाने के बाद अंत के पास एल्यूमीनियम पन्नी की स्थिति प्राप्त कर सकता है।

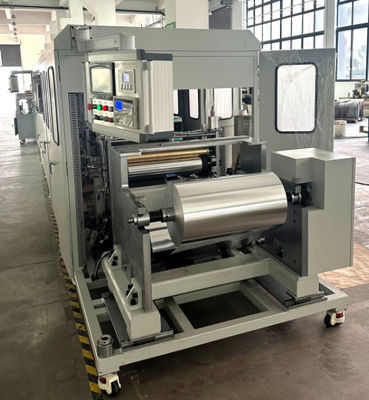

A.लोडिंग और ग्लूइंग यूनिट
इस इकाई में एल्यूमीनियम पन्नी को खिलाने, एल्यूमीनियम पन्नी के कर्षण, एल्यूमीनियम पन्नी के छिद्र, एल्यूमीनियम पन्नी को सपाट करने, एल्यूमीनियम पन्नी को सिंक्रनाइज़ करने और एल्यूमीनियम पन्नी को चिपकाने जैसे कार्य शामिल हैं।
सुधार प्रणाली के विस्तृत मापदंड
| सुधारक चिह्न | विकल्प A | विकल्पबी | विकल्पसी |
| सुधार की सटीकता | ±0.5 मिमी | ±0.5 मिमी | ±0.3 मिमी |
| मोटर की गति | 115 आरपीएम/मिनट | 115 आरपीएम/मिनट | 350 आरपीएम/मिनट |
| एक्ट्यूएटर थ्रश | 100 किलो | 100 किलो | 100 किलो |
| निष्पादन तंत्र भार | 1T | 1T | 1T |
| निष्पादन तंत्र का मार्ग | 140 मिमी | 140 मिमी | 140 मिमी |
| निष्पादन तंत्र की गति |
10±10% मिमी/मिनट |
10±10% मिमी/मिनट |
1mm/s-75mm/s समायोज्य |
| ड्राइव मोड | सिंक्रोनस मोटर | सिंक्रोनस मोटर | सर्वो |
B.ऑटोमैटिक ग्लूइंग यूनिट
स्वचालित गोंद जोड़ने के उपकरण में एक मिश्रण टैंक, अल्ट्रासोनिक जांच, वायवीय मोटर मिक्सर और मुख्य इंजन बॉक्स (मुख्य इंजन बॉक्स में तीन भाग होते हैंः ऊपरी, मध्य,और निचले भाग, जिसका ऊपरी भाग उच्च स्तर के टैंक विलायक टैंक है, मध्य भाग मुख्य नियंत्रण विद्युत बॉक्स और मानव-मशीन संचालन इंटरफ़ेस है,और निचला भाग प्यूमेटिक डायफ्राम पंप है)
सी.टनेल प्रकार स्थिर तापमान इकाई
तापमान नियंत्रण बिंदुओं की संख्याः 4
कार्य तापमानः 0 ~ 120 °C (अधिकतम भट्ठी तापमान 150 °C)
ओवरहीटिंग, डिस्कनेक्शन, ओवरलोड आदि के लिए अलार्म सुरक्षा
हीटिंग पावरः 20KW
तापमान नियंत्रण सटीकताः 3-5 °C
डी.कूलिंग कटिंग यूनिट

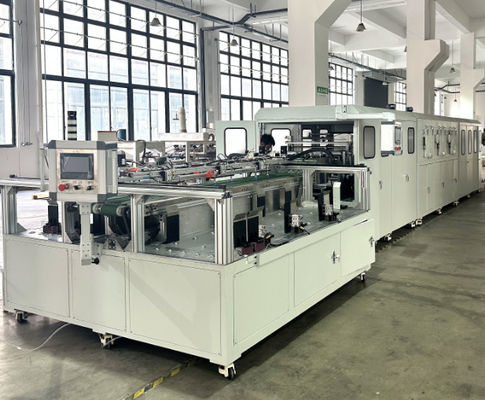

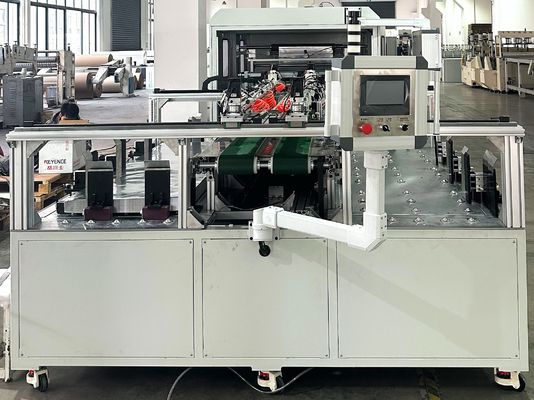

ई.पूरी तरह से स्वचालित दो-स्टेशन एल्यूमीनियम मधुमक्खी के मूल स्वचालित टुकड़े टुकड़े करने की मशीन
1) एल्यूमीनियम पन्नी की चौड़ाई के लिए उपयुक्तः 580-600 मिमी।
2) स्टैकिंग लंबाईः 900-1800 मिमी।
3) अधिकतम गतिः 25 पीसीएस/मिनट (1700 मिमी लंबी एल्यूमीनियम पन्नी का उपयोग करके गणना की गई) ।
4) अधिकतम स्टैकिंग ऊंचाईः 200 मिमी।
5) जब एकतरफा शीटों की संख्या निर्धारित संख्या तक पहुंच जाती है, तो दिशा स्वचालित रूप से बदल जाएगी।
6) सक्शन कप की स्थिति को आगे, पीछे, बाएं और दाएं दिशाओं में समायोजित किया जा सकता है।
7) उपकरण पैर के शिकंजा से सुसज्जित है जो क्षैतिज रूप से समायोजित किया जा सकता है।
8) फीडिंग पोर्ट की ऊंचाई को समायोजित किया जा सकता हैः 1050-1150 मिमी।
9) स्टैकिंग ट्रॉली की ऊंचाईः 700 मिमी।
F.सजावट सूची
| नहीं। | नाम | संख्या | UNIT | निर्माता | |
| 1 | एल्यूमीनियम पन्नी तनाव प्रणाली | 1 | एसईटी | BEECORE | |
| 2 | एल्यूमीनियम पन्नी छिद्रण प्रणाली | 1 | एसईटी | BEECORE | |
| 3 | एल्यूमीनियम पन्नी कोटिंग सिस्टम | 1 | एसईटी | BEECORE | |
| 4 | सुखाने की प्रणाली | 1 | एसईटी | BEECORE | |
| 5 | एल्यूमीनियम पन्नी बफर प्रणाली | 1 | एसईटी | BEECORE | |
| 6 | एल्यूमीनियम पन्नी काटने की प्रणाली | 1 | एसईटी | BEECORE | |
| 7 | नियंत्रण प्रणाली | 1 | एसईटी | BEECORE |
मुख्य सामानों की सूचीः
| नहीं | नाम | संख्या | UNIT | एमनिर्माता | |
| 1 | फ्रेम | 1 | एसईटी | BEECORE | |
| 2 | ओवन | 1 | एसईटी | BEECORE | |
| 3 | रोलर शाफ्ट | 39 | एसईटी | सह-साथी | |
| 4 | मशीनीकृत भाग | एसईटी | को-साथी |
